Význam stroboskopu
Stroboskopy pro nastavení motorů a točivých strojů

Význam stroboskopu

Stroboskopy jsou přístroje pro kontrolu a nastavení spalovacích motorů na optimální parametry v tzv. dynamickém režimu, neboli za chodu motoru. Vstupní čislo aktivuje xenonovou lampu a ta silným světelným výbojem osvětlí točivé místo na motoru. Stroboskop tak s velkou přesností zjistí, kdy motor zapaluje. Digitální stroboskop údaje přímo zobrazuje na displeji, analogový přístroj si musí vypomoci se stupnicí na bloku motoru.



Pro odevzdání maximálního výkonu při vysoké účinnosti spalovacího motoru je velmi důležité zapálit směs paliva přesně v daný okamžik. Cílem je seřízení předstihu. Dojde- li k pozdnímu zapálení, až za horní úvratí, tlak výbuchu se nevyužije pro přenos na píst. Tlak odezní do výfukového potrubí přes již otvírající se výfukové ventily které, trpí, pokud směs ještě hoří. Pokud nastane opačný stav, kdy je směs zapálena předčasně, tlak výbuchu tlačí píst proti směru jeho práce. Oba tyto stavy mají podstatný vliv na spotřebu, výkon a opotřebení motoru. U benzinového zážehového motoru bereme informaci o zapálení směsi zpravidla z kabelu od svíčky 1. válce.



Na dieselmotorech se nepoužívá k zapálení směsi elektrický proud, ale směs se vznítí sama vlivem vysokého tlaku a vstřiku paliva. V tomto bodě měříme tzv. předvstřik. Na vstřikovacím potrubí je připevněná diesel sonda SP, která snímá tlaky při vstřiku paliva. Tyto tlaky působí na keramické destičky piezosnímače SP, vyrobí v nich elektrické napětí, které po zesílení přivedeme do stroboskopu.



Digitální stroboskop lze také ve spojení se zabudovaným generátorem použít pro měření a kontrolu točivých strojů, které za pomocí periodických záblesků opticky zastavíme. Lze díky nim také měřit frekvenci otáček stroje, obvodovou rychlost a podobně.



Vydán nový firmware 1.4

Nová verze firmwaru 1.4 umožňuje bez úpravy stroboskopu měřit i motory s dvěmi jiskrami během pracovního cyklu. Takto je možné měřit dvou i čtyřtaktní motory. Byla přidána funkce časového zpoždění záblesku pro periodické děje.

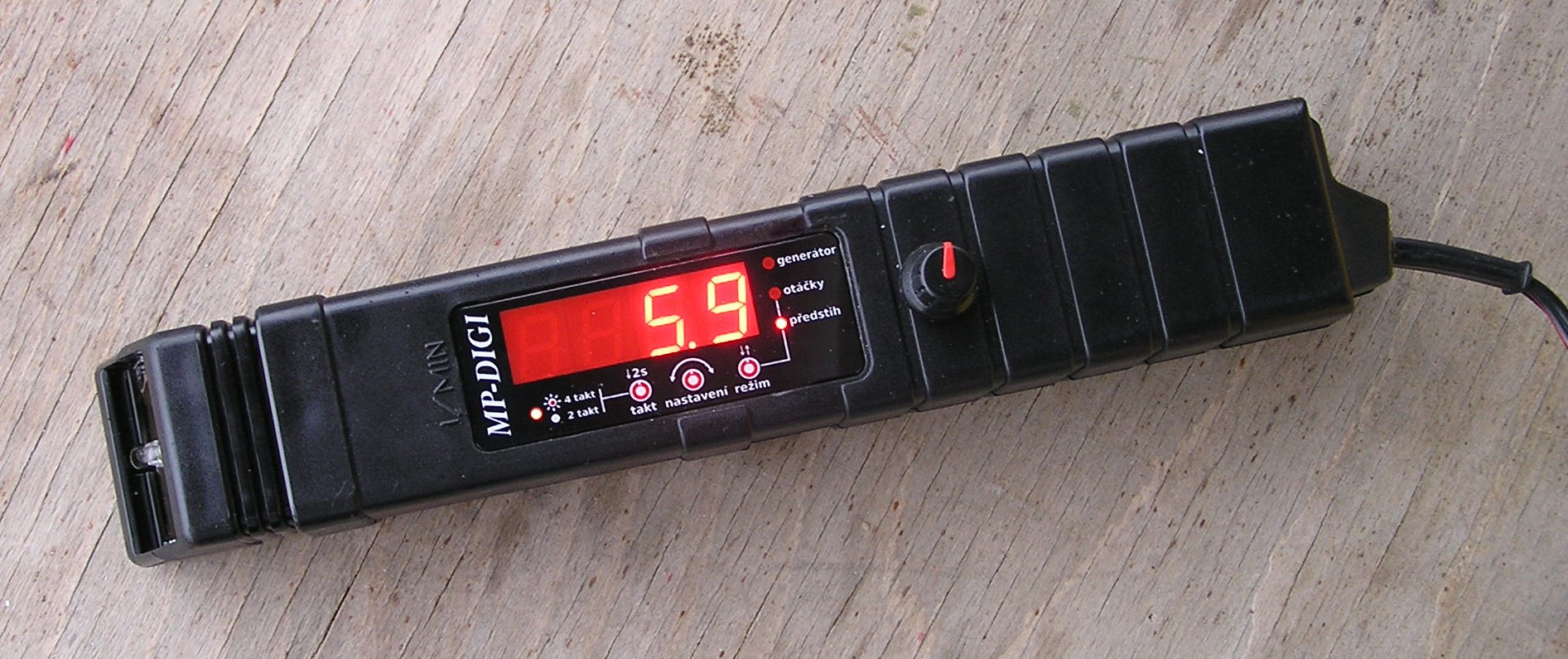

Digitální stroboskop MP1 DIGI

Nová verze firmwaru 1.2 obsahuje úpravu, kdy pro nastavený nulový předstih stroboskop bliká okamžitě po příchodu pulsu. V ostatních případech pak bliká na základě vypočteného zpoždění z rychlosti otáček a nastaveného úhlu předstihu. Tato úprava má vliv při měření strojů s nestabilními otáčkami, pro které blikání na vypočtený předstih, který se nastavuje vždy o otáčku dopředu, nemuselo být stabilní.



Firmware 1.3 umožňuje při úpravě měřit i motory s dvěmi jiskrami během pracovního cyklu. Takto je možné měřit dvou i čtyřtaktní motory. Stroboskop musí být rozšířen o přepínání režimu motoru a signalizaci.



předstih
